2015년 5월 22일 금요일

RIEGL의 중국 열기

홍콩 대회에서는 세계 40개국에서 300 이상의 참가가 있었다.


유적 Montrose Funnel Tunnel의 보전 비디오

Sean Higgins
SmartGeoMetrics사는 휴스톤 지역에서 다양한 차원 측정 활용한 비영리 사업을 실시하고 있다. 그동안 역사적 군함과 선박, 자동차, 지하 수조 등의 디지털 아카이브를 다뤄왔다.
 이번에 Montrose지구의 Funnel Tunnel(*2)측정 비디오를 공개했다.






(*2)Funnel Tunnel
Funnel 굴뚝 의미, 마을의 상징이 . 인터넷에 살펴보면 공원에서 거리적으로 컬러풀한 박판을 얽히게하여, 깔때기의 모양과 터널의 조형물을 만든 소개가 있다.
예시 링크가 지하 터널의 비디오 영상과 기사의 관계가 어디에 있는지 알 수 없다.

국토 평면 좌표와 측지 방위 및 그리드 방위 [측지 방위(geodetic azimuth), 그리드 방위(grid azimuth)]


Jan Van Sickle
지구 자기장에 의한 자연계의 북쪽(magnetic north) 대해 그리드 노스(grid north도북)라고 하며, 구역 좌표를 State Plane, Universal Transverse Mercator라고 부른다. 지역별 이라는 것은 지역의 자오선(meridian*1) 선택할 때에 결정된다. 자오선은 보통 대상 영역의 중심을 지나는 위치에서 선택되고, central meridian라고 말하는 것도 있다.
때문에 토지 측량 방향(geodetic azimuth) 그리드 방위(grid azimuth) 미세한 차이가 존재한다.
(를 통한 Jan Van Sickle씨의 블로그는 어려운 그림과 수식이 줄 지어 있고 전문적인 이해를 필요로 하여 이해수준에 미쳐서, 도표만 게재합니다. 원문을 참조하십시오.)





<번역>
(*1)자오선(meridian)남극과 북극을 지나는 적도와 수직으로 만나는 시각기준 지표의

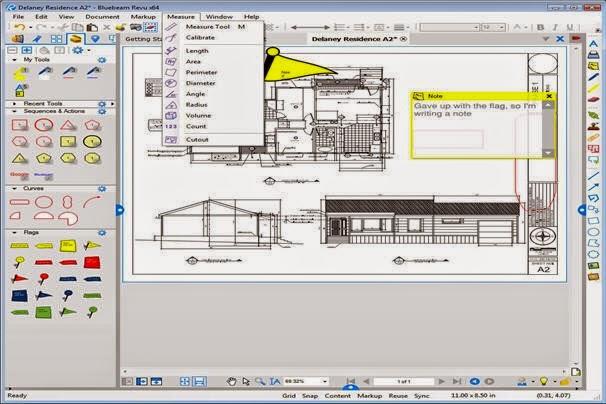

Adobe의 Bluebeam Revu

Sam Billingsley
각종 엔지니어링 도면 자료를 Acrobat pdf파일로 건네는 것이 세계에 보급되어 있다. Adobe사는 단순한 도면 자료 뿐만 아니라, 엔지니어링 데이터 모델 데이터로 활용 있는 소프트웨어를 제공하기 시작했다. Bluebeam Revu 하나이며 시험 본 결과 많은 도움 것이다.



PDF형식 국제표준화기구 이기도 세계 표준으로서 산업계에 골고루 미치고 있다. Bluebeam 한 발 더 나아가 소프트웨어 Acrobat Pro 기능 추가의 형태로 개발됐다.
Revu 몇몇 버전이 준비되어 있다.
  • Vu- 무료 PDF뷰어, Revu Studio 접속 가능
  • Revu Standard Acrobat Pro 같은 기능(추가, 일부 가공)
  • Revu CAD CAD기능, AutoCAD, Navisworks & Revit 대한 플러그 , 3D PDF생성 기능.
  • Revu Extreme Revu CAD기능에 편집 기능, 관리 기능을 추가



필자는 Revu Extreme 테스트 해 보았는데 BIM문서를 위한 이러한 편집 기능이 크게 리해 졌다 것을 확인했다. 편집 이력 등도 기록되어 Excel 같은 편리한 조작성을 실현하고 있다. PDF파일을 비교해서 어디가 변경 되었는지 표시해주는 것도 유용하다.
가격도 저렴하다($230 370)이다. 30일간 무료 시험판 free 30 day trial 준비되어 있다.


3D기술로 어떻게 이익의 극대화를?

Ken Smerz
3D측정 업무에 종사하고 있는 사람은 데이터를 사용하고, 얼마나 고객에게 부가 가치를 높인 서비스를 제공할 것인지에 대해 생각을 짜내고 있다. 이것을 "as-built services."라고 부른다
건설 프로젝트의 경우, 포인트는 계속해서 측정하기 위한 도구로서 활용하는 QA/QC라고 생각한다.

Monitoring Architects/Contractors/Engineers
각각의 업무의 생산성 기록할 있다.
업무 품질을 확인할 있다. 시점에서 오류도 알 수 있.
Reducing RFIs. (request for information)
기존의 방식이라면 하나의 RFI 드는 해당 추가 비용이 $2k-5k( 217~ 544)이며대형 프로젝트 3000포인트 정도의 RFI 필요하다. 비용뿐만 아니라 시간 단축 효과도 크다.
Schedule compression. (초역 생략)
Better cash flow. (초역 생략)
Up-to-date deliverables. (초역 생략)
It works. (초역 생략)


BIM포럼 2015에서 LOD공개 검토

John M. Russo, AIA
AIA(미국 건축 협회) 중심이 되어 추진 중인 BIM문서의 표준화의 일부분으로, 데이터의 상세 수준을 정한 2015 LOD(Level of Development) 는데 공개 검토 이루어졌다.

download에서 다운로드할 있다.

2015판에서는 Part A, Part B 대폭 추가 개정이 이루어지고 있다.
각각 건축 요소 기하 형상(element geometry) 의미 표현을 커버하고 있다. Part B 모델 요소 테이블 표현이 추가되었.


사양
